Bloc Moteur de 850 GT

Différences en fonction du type de distribution

Il est admis, dans la littérature technique Guzzi (perso, j’ai pas tout lu, peut être Sergio viendra me démentir) qu’à partir de 1973, et plus précisément du N° 58532, la distribution par pignons, héritée de la V7 Spécial, sera remplacée par une distribution par chaîne.

Je viens de faire l’expérience : ce n’est pas exact. Ce qui change est non seulement le type de distribution, mais aussi la fonderie du bloc suite à un changement de pompe à huile.

Ancien modèle de pompe, adaptée aux pignons

  • Les pignons ont un axe Ø 12 mm, sont montés “direct” sur le corps de pompe, et le pignon “maître” est guidé en partie AR par un axe Ø 12 mm, long. 19 mm, se prenant dans un alésage percé dans le bloc,
  • L’axe porte-pignon est conique, avec logement pour la clavette,
  • Les perçages de fixation de la pompe, perpendiculaires et parallèles à l’axe des pignons, sont de 38 mm.

    • Nouveau modèle de pompe, adaptée à la chaîne

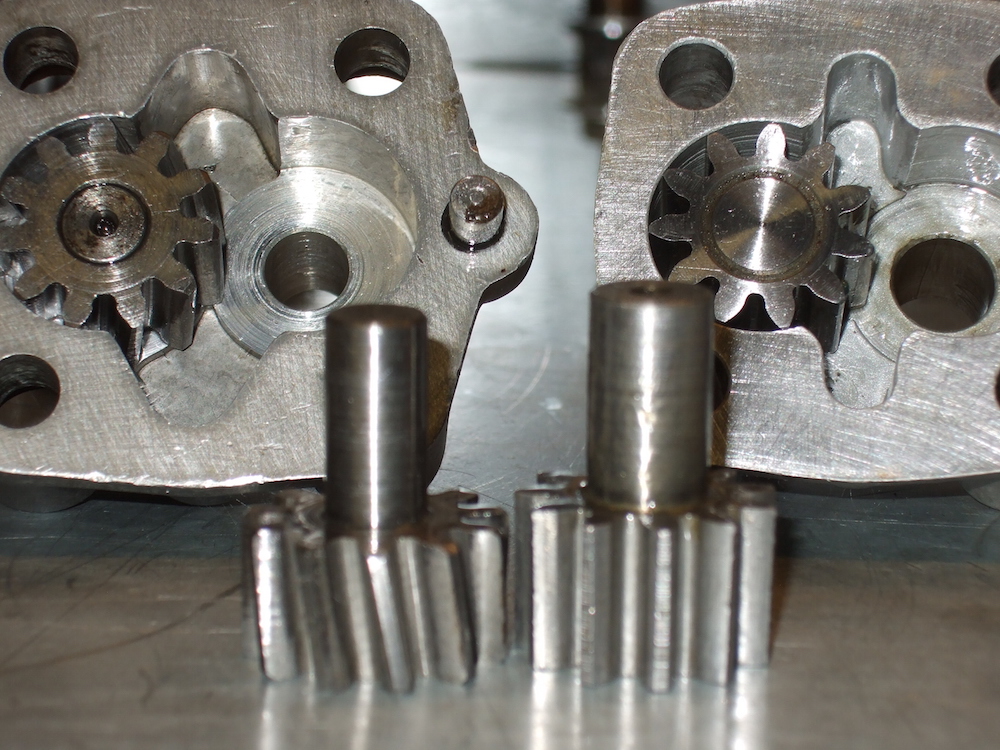

  • Les pignons ont un axe Ø 10mm, et sont montés sur bague et roulement aiguilles,
  • Il n’y a plus de guidage AR, donc plus d’alésage dans le bloc,
  • L’emplacement de la pompe est déterminé par 2 tétons qui viennent se loger dans 2 alésages du bloc
  • L’axe porte-pignon est cylindrique, avec logement pour la clavette.
  • La profondeur de la pompe est moindre que sur l’autre modèle

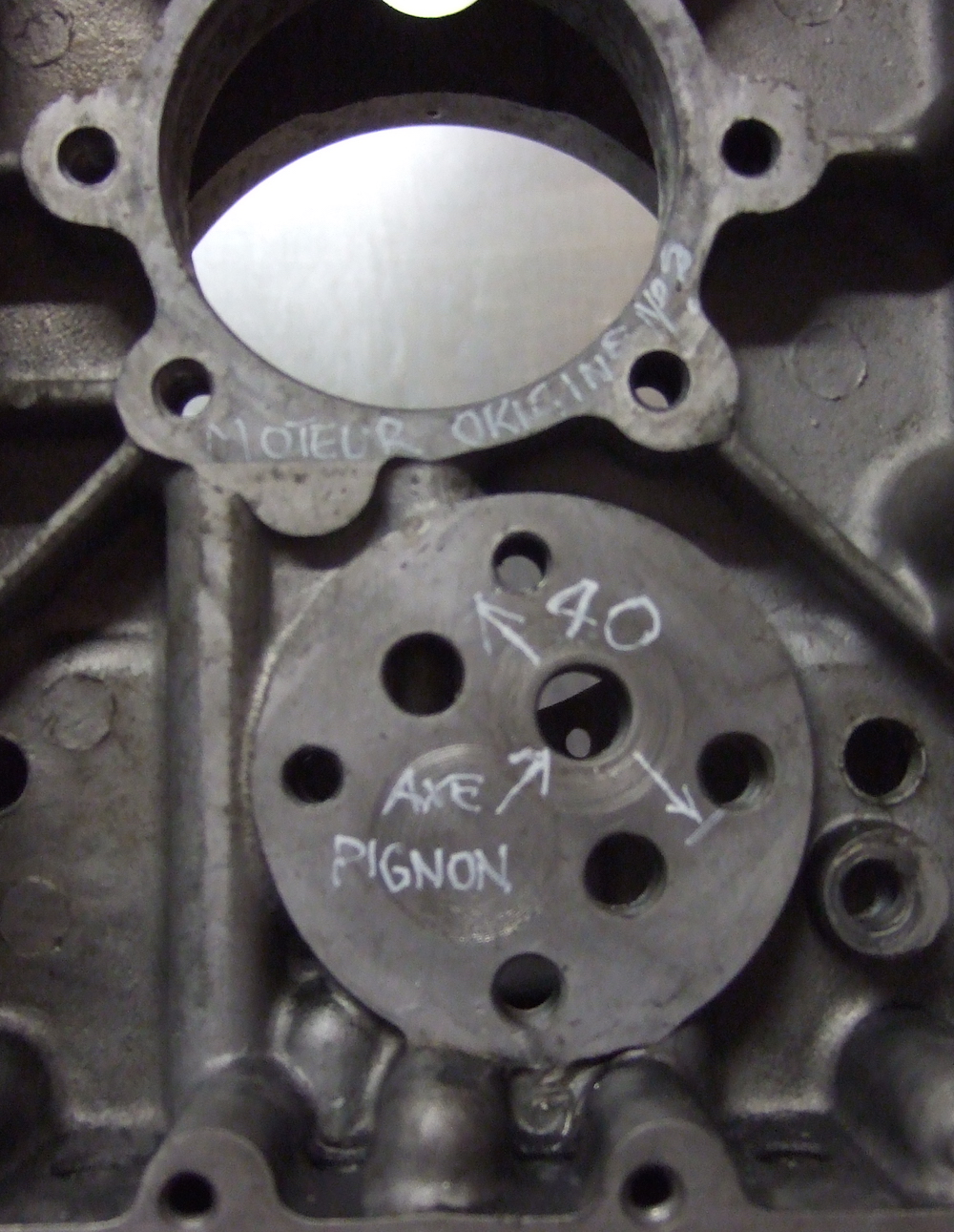

  • Les perçages de fixation de la pompe, parallèles à l’axe des pignons, restent à 38 mm. Par contre les perçages perpendiculaires à l’axe des pignons passe à 40mm.

    		•

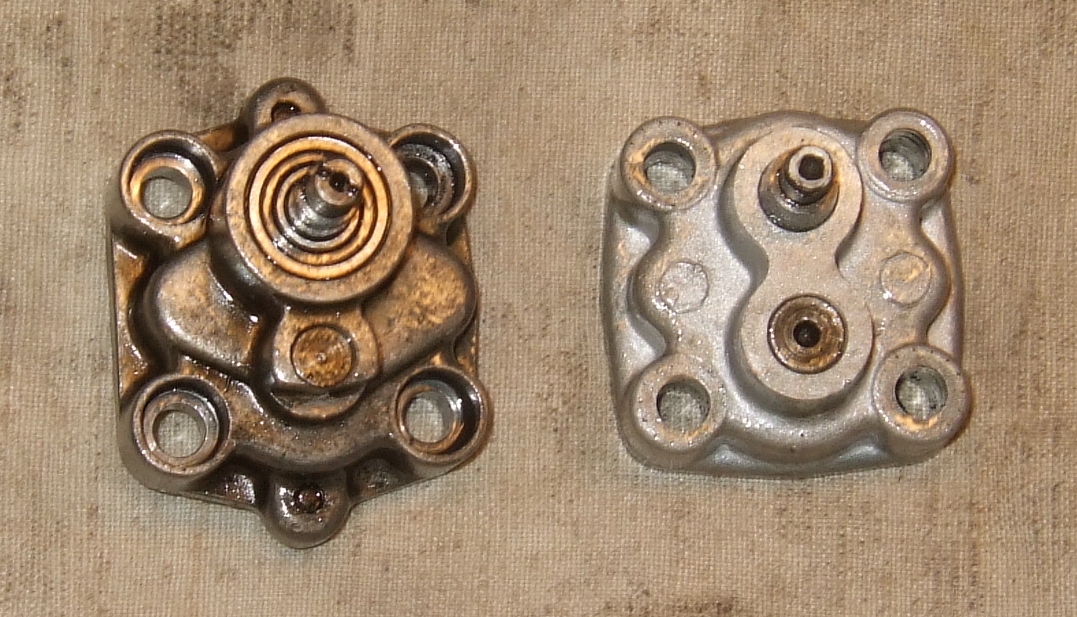

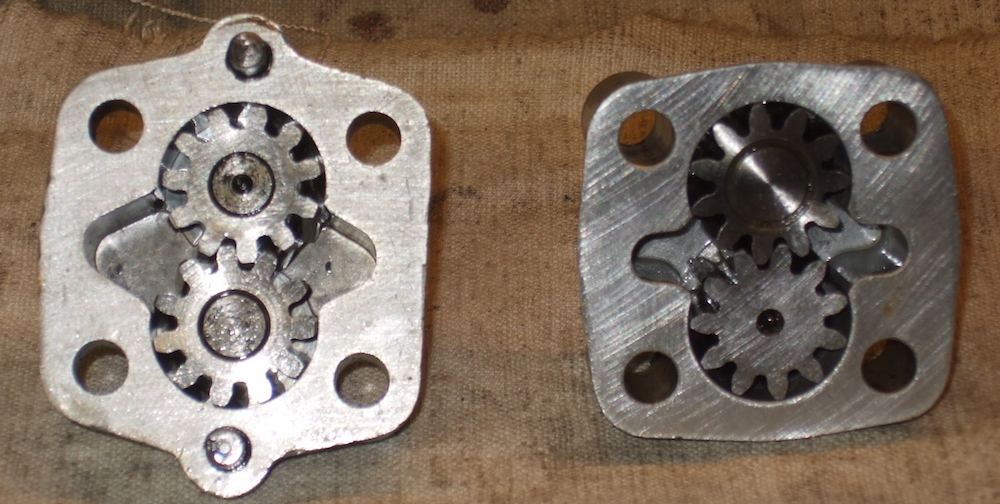

    À gauche, “nouveau” modèle pour chaîne. À droite, l’ancien modèle pour les 3 pignons.
    Les fixations CHC8 remplacent les TH8



    Toutes les images peuvent être vues en dimensions originales en cliquant-droit puis “Ouvrir l'image...”

    Le bloc qui équipait ma GT, N° illisible, à cascade de pignons

    Le 2e bloc que j’avais en stock, N° VP060604, à chaîne

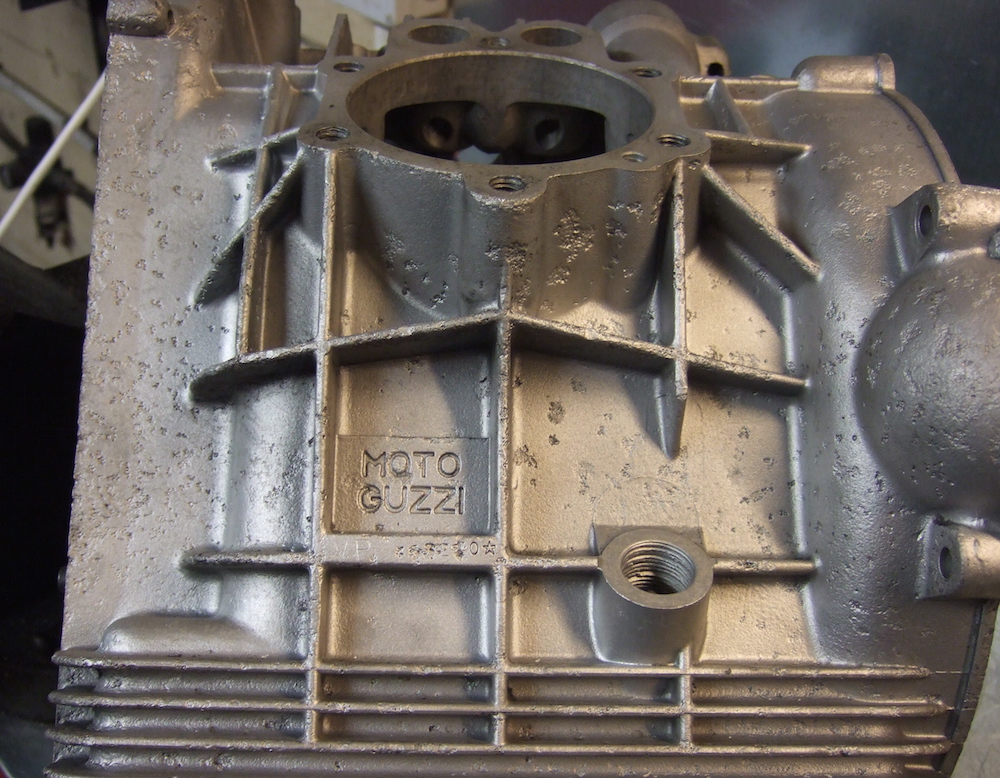

    Pourquoi je n’ai pas voulu conserver le bloc d’origine : profondes marques de corrosion, dûes vraisemblablement au sel (moto récupérée en Lorraine)

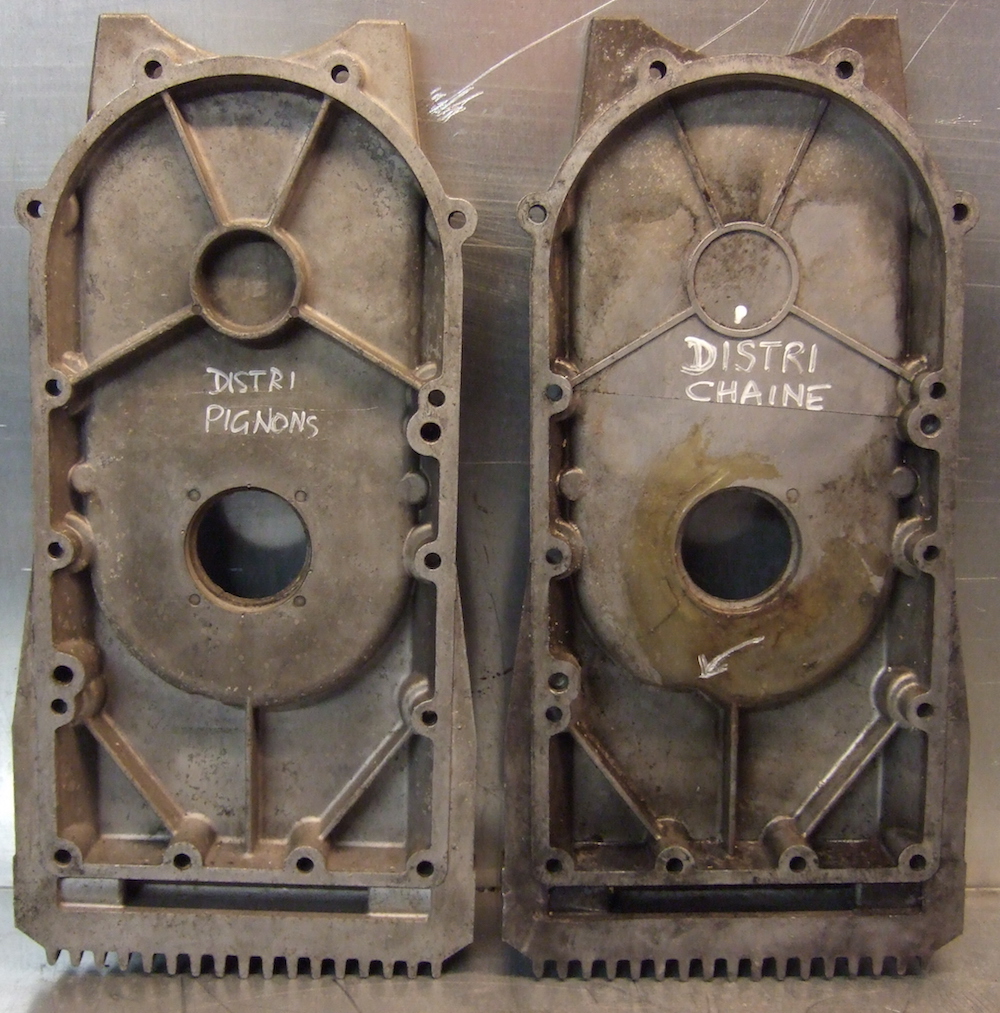

    Les carters distri sont donc différents selon type de distri.

    Z’avez compris ?
